治具轴承孔怎么加工：挖槽精修与销钉孔、测试针孔规格

作者：惠州精准通科技·工程团队 · 发布于 2026-09-04 · 分类：工艺知识 / CNC 加工与机加

测试治具、气动工装里到处是孔：轴承孔装轴承、销钉孔插定位销、测试针孔走探针。孔径差 0.05mm，轴承要么装不进要么旷转；销钉孔歪一点，整块板定位就偏。这篇把我们孔加工的内部工艺口径整理成文——刀具怎么装、留量怎么放、什么孔该铣、什么孔该钻，配 CAM 工序截图说明。

一、先解决刀具：装夹决定一半精度

孔铣不圆、铣不大，第一嫌疑不是程序，是刀具装夹。我们的三条内部口径：

• 同心度小于 0.02mm：刀具装上后要打表检查旋转同心度，超差时孔会被铣大，且刀刃磨损不均
• 刃长大于材料厚度 + 2mm：刀刃必须完整穿过材料再留 2mm 余量，否则孔底出现未切完的台阶
• 夹持总长越短越好：满足刃长的前提下，刀具伸出越短刚性越好，不容易让刀——让刀是孔径忽大忽小的主要原因

刀具参数定义刃径、刃长、总长、柄径——刃长必须大于材料厚加 2mm

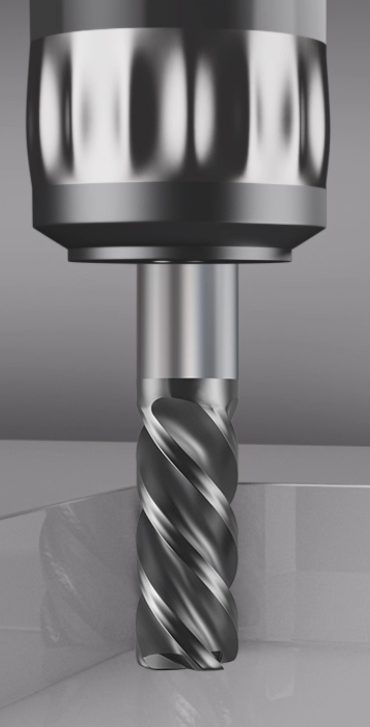

装夹同心度装夹后同心度须小于 0.02mm，夹持总长越短刚性越好

转速、进给、吃刀量按刀具直径和材料查表执行，下面是我们内部使用的 Φ1~Φ6 切削参数表（铣刀/钻头分列）。

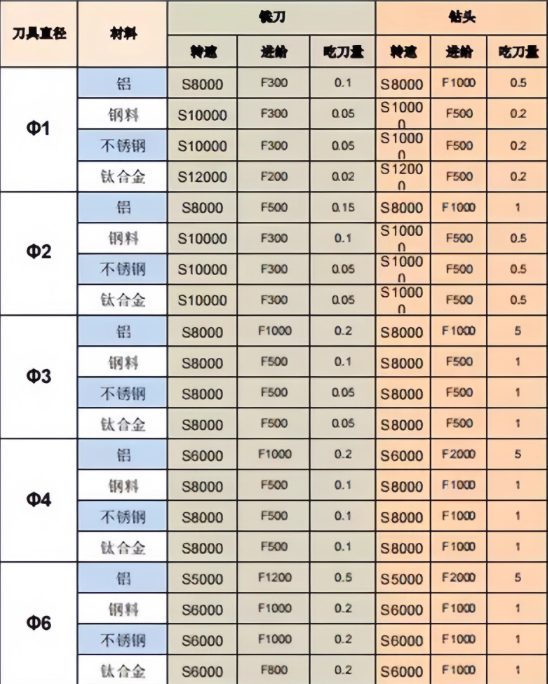

切削参数表Φ1~Φ6 按铝/钢料/不锈钢/钛合金分档的转速、进给与吃刀量

二、轴承孔：挖槽开粗 + 精修到位

治具上装轴承的孔，我们不用钻头直接钻，而是先用 3.175mm 铣刀挖槽开粗，再精修到最终尺寸。留量口径：

• 标称 5 / 12 / 15mm 的轴承孔：挖槽后精修到 5.1 / 12.1 / 15.1mm——比标称大 0.1mm，轴承压入后孔壁回弹，配合刚好不旷不紧
• 挖槽深度比材料厚度小 0.1mm，不穿透，保护底下的垫板与台面
• 3.0mm 小轴承孔：先挖槽到 2.95mm，再精修到 3.0mm

为什么必须两步走：单刀直铣排屑差、让刀不稳定，孔径一致性差；先粗后精让精修只吃薄薄一层，尺寸稳。下面两张是挖槽工序的 CAM 参数设置——加工型式选一般挖槽、分层铣深打开，粗切用等距环切、精修一次到位。

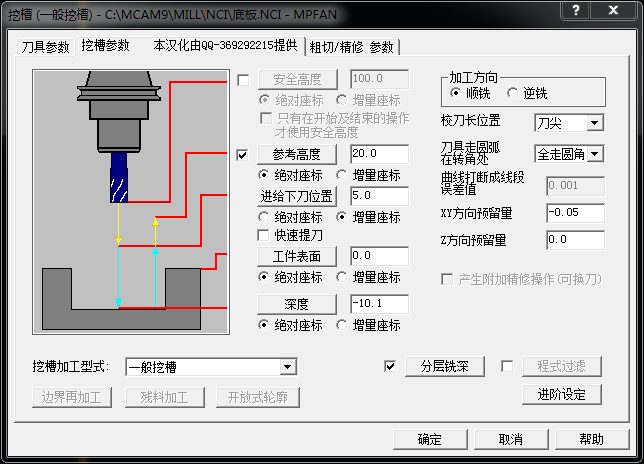

挖槽参数一般挖槽型式 + 分层铣深，深度按材料厚减 0.1mm 设置

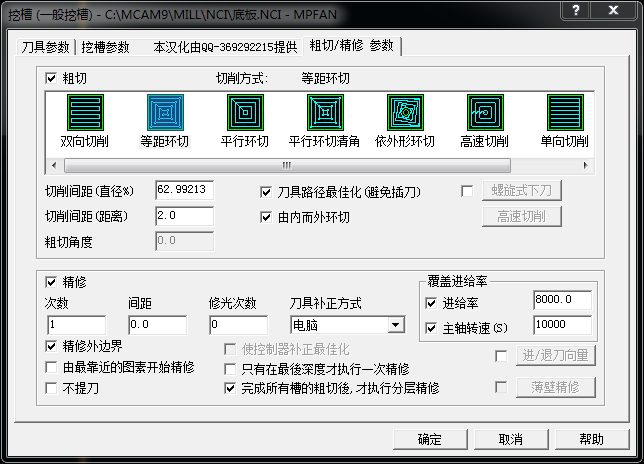

粗切与精修粗切等距环切、刀具路径最优化防插刀，精修一次到位

三、销钉孔：小孔铣削、大孔留料

定位销钉孔的分界线在 4.0mm：

• 1.0~3.9mm：铣削挖槽后精修成孔，编程外径加 0.01mm 补偿让刀量
• ≥4.0mm：不再铣孔，直接在治具上留料做成销钉——省件、同心度最好

销钉安装也有口径：安装深度 ≥4.5mm、露出 1.0~2.0mm。露太短板放不稳，露太长容易勾到东西。圆头销钉圆头朝上，板边顺滑入位；最忌倾斜安装——倾斜的销钉让板每次落位都偏一点，分批加工的尺寸就散了。

销钉是治具的"基准"，基准歪了，后面所有加工都在放大误差。装完销钉拿一块标准板试插，顺畅无旷才算过关。

四、测试针孔：按探针规格配套

测试治具的针孔按探针型号配套加工，常见规格对应 0.9 / 1.0 / 1.3 / 1.7 / 2.5mm。关键口径只有一条：钻孔深度比材料厚度大 1mm 左右，探针插入顺畅不顶底。针孔小了探针插不进、歪针率上升；大了探针晃动、接触不稳定，测试复测率升高。

五、孔加工自检清单

• 刀具装夹同心度是否小于 0.02mm（打表确认）
• 刃长是否大于材料厚度 + 2mm、夹持总长是否尽量短
• 轴承孔精修留量是否到位（标称 +0.1mm）
• 挖槽深度是否比材料厚小 0.1mm（不穿透）
• 销钉孔编程外径是否加 0.01mm 补偿
• ≥4.0mm 销钉是否直接留料、安装深 ≥4.5mm、露出 1.0~2.0mm
• 测试针孔深度是否比材料厚大 1mm

治具孔位精度是我们机加验收的必检项——免费 DFM 评审时把孔位表一并发来，孔径口径提前对齐，交付即装。

结论

治具孔加工的顺序不能乱：先装好刀（同心度 0.02、刃长余 2mm），再选对工艺（轴承孔挖槽+精修、销钉孔大小分界、针孔配套钻），最后卡住留量（+0.1 压入余量、−0.1 防穿透、+0.01 补让刀、+1 探针深度）。按这套口径做，孔位一次合格是常态。有治具孔位精度问题的工程师，把孔位表发我们——精密零部件加工能力明细见产品页，急件 3 天、常规 5-7 天交付，惠州周边 1 日可到厂。
