插件 PCBA 过波峰焊的「防缺陷载具」。围绕连锡、浮高、板弯三大炉后不良做针对性设计——开窗让锡波精准接触引脚，挡锡条与压棒管住锡与元件，一套载具把直通率拉上去。
每一处都不是装饰——它压制的都是波峰焊最常见的缺陷。

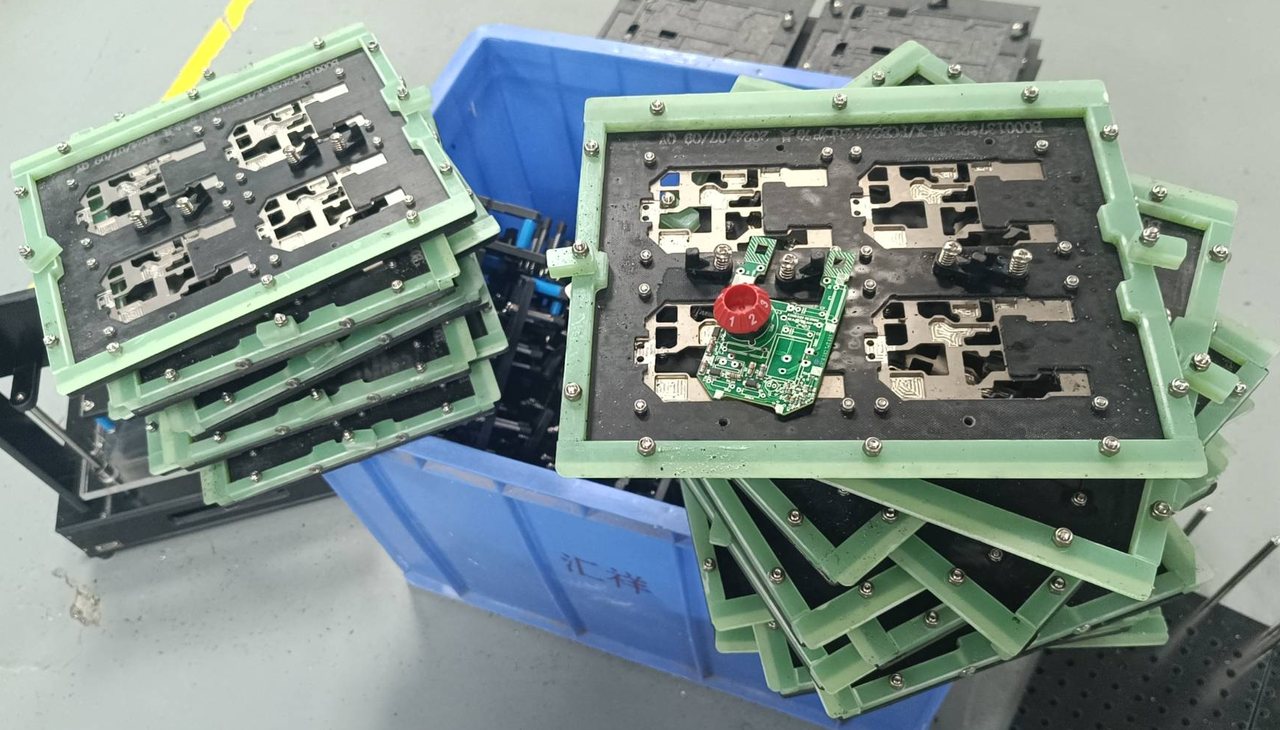

引脚焊接区精准开窗让锡波接触焊盘；窗缘 25° 倒角引导锡流回落，减少锡渣挂壁与桥接隐患。
在开窗与非焊接区交界设置挡锡结构，阻止锡波上爬污染贴片元件与金手指区域。

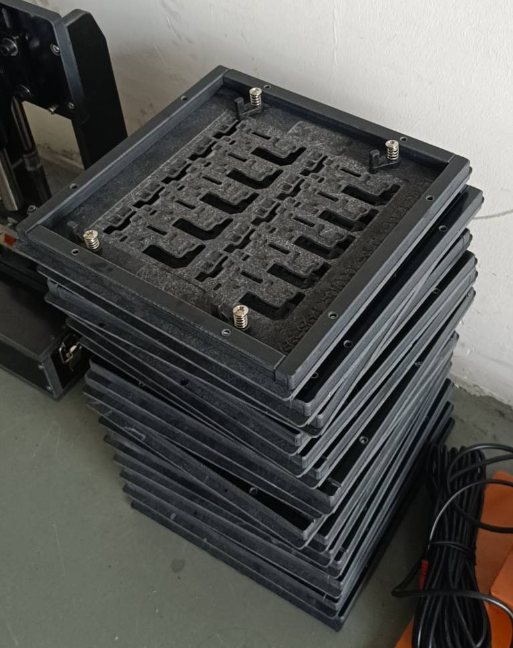

定位销锁定 PCB 孔位防过炉偏移；压扣压住薄板边缘，抑制高温翘曲。
针对变压器、大电解等重型元件加高弹性压棒，对抗锡波冲击，从源头消除浮高虚焊。
载具底面开导流槽，让助焊剂残留与锡渣顺畅排出，延长保养周期、减少板面污染。

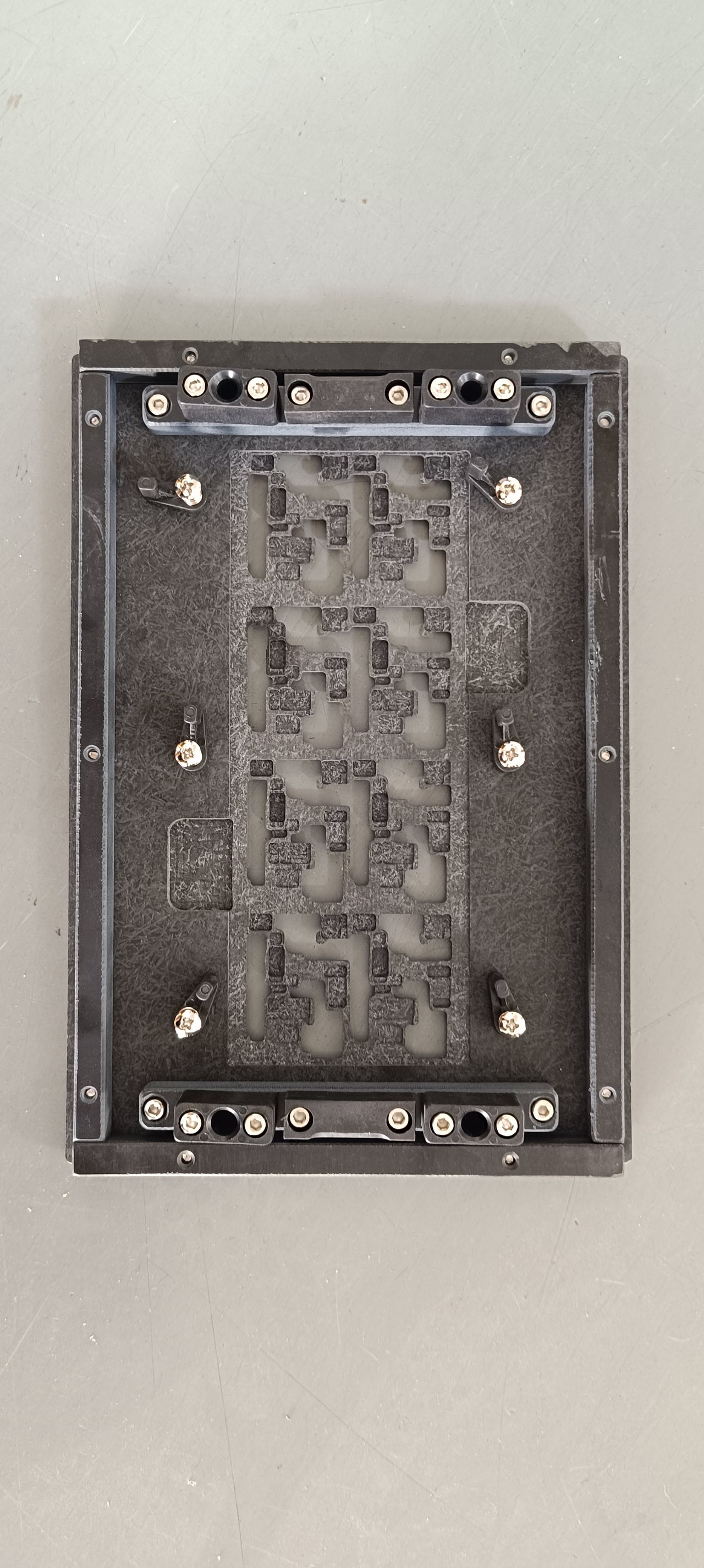

两侧预留产线轨道 / 治具边匹配结构，兼容不同波峰焊机台，进出板顺畅不卡板。
治具是耗材，算账要算「每炉成本」。三种主流板材的差异一张表看懂。
| 对比项 | 合成石载具（推荐量产） | 玻纤板载具（FR-4） | 电木载具 |
|---|---|---|---|
| 典型耐温 | 长期 260 ℃ 以上，可反复过炉 | 约 240 ℃，注意使用次数 | 耐温低，不建议过波峰焊高温段 |
| 使用寿命 | 约 3 万炉次（样板数据） | 约 5,000~1 万炉次，易吸湿变形 | 短，多用于手插 / 测试类 |
| 适用场景 | 长期量产、高要求、多次过炉 | 试产、小批量、预算敏感 | 非高温制程的定位 / 支撑 |
| 单炉成本 | 低（均摊到寿命内） | 中高（换得勤） | — |
| 加工方式 | CNC 精雕，±0.05 mm | CNC / 激光切割 | CNC / 模具 |
* 数值为常用材料典型量级，具体寿命与耐温以实际选材牌号与工况为准；拿不准时联系我们，按你的板型和炉子推荐。
同样是过炉治具，插件段、贴片段、二次过炉的解法并不一样。
通用插件板过锡方案，开窗 + 挡锡 + 定位三件套，交期与性价比最均衡。

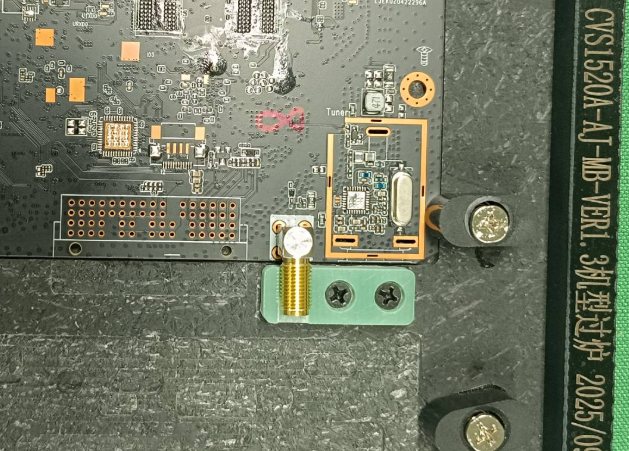

元件面下沉设计 + 防浮压棒，适合变压器、继电器等重元件板与二次过炉。
试产与小批量首选，成本低、交付快；寿命需求低时综合成本更划算。
多连板 / 阴阳板拼板一次过锡，减少翻板与二次定位，提升炉子利用率。

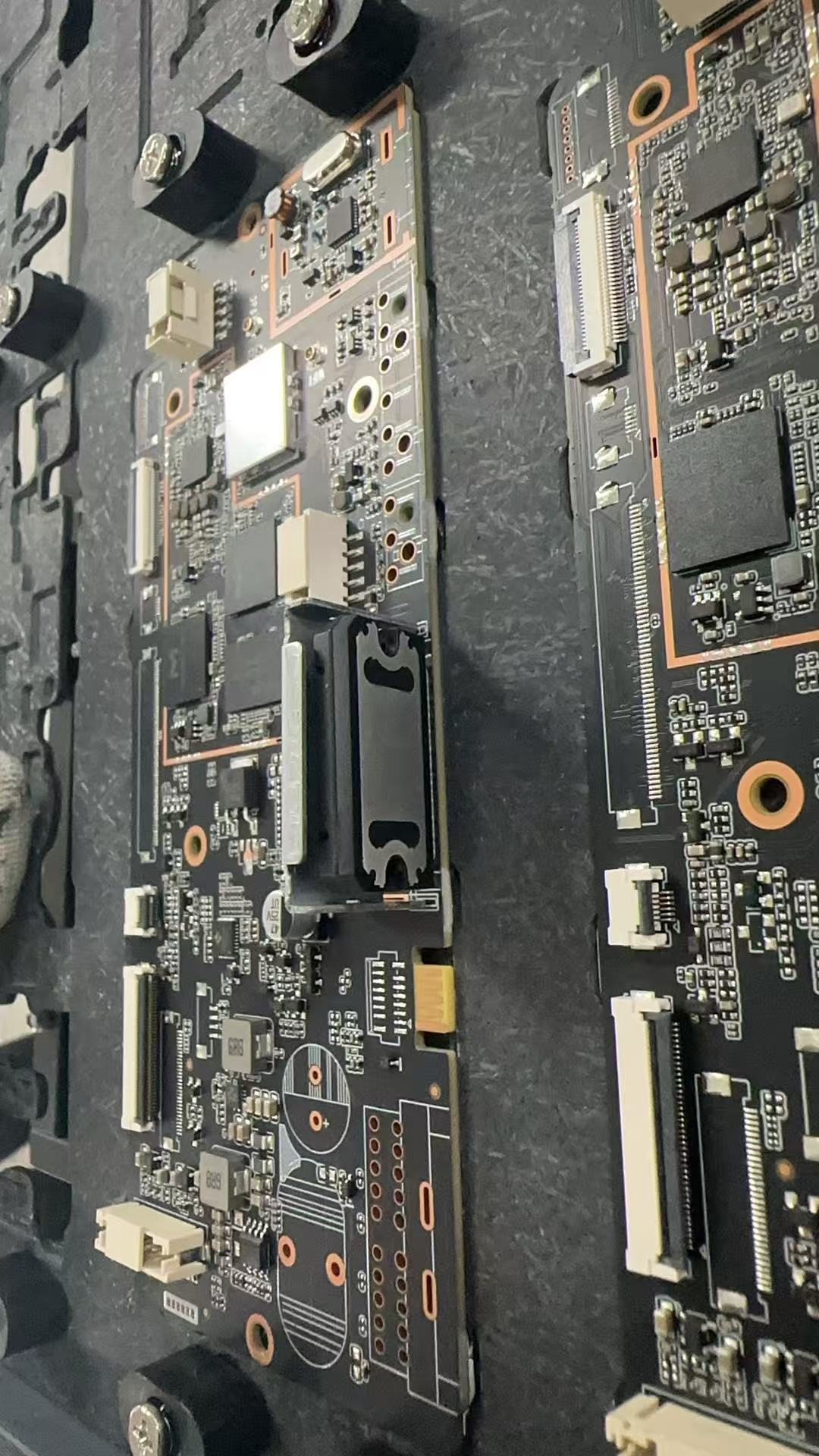

来自我们过炉治具设计与加工复盘的真实记录——避让怎么开、压条怎么锁、底板怎么保平，看图比看参数直观。
