CNC 分板夹具设计要点：治具规格、避让与刀路避坑
连板 PCB 出板后要把单板一格格分出来，手工掰板会拉伤板边、应力开裂，CNC 铣刀分板是目前最稳的方式。但分板夹具本身设计不合理，轻则板放不进、铣偏铣不透，重则铣刀撞零件、一批板全报废。这篇把我们做分板夹具的内部工艺复盘整理成文，配车间实拍图——包括几张不合格样品的照片，错误长什么样，看图比看文字记得牢。
一、分板夹具在解决什么问题

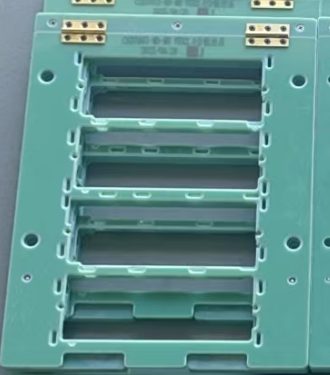

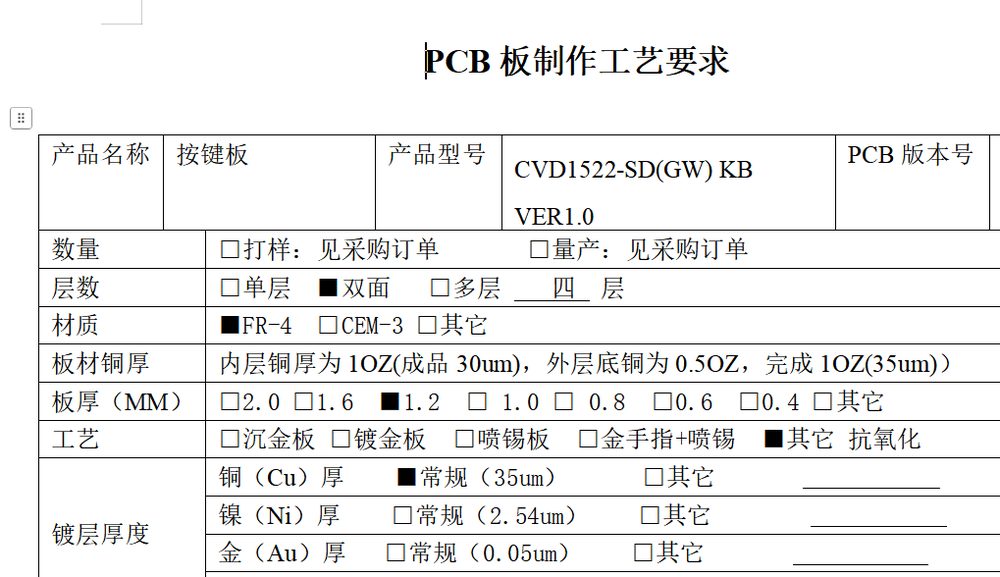

分板的核心动作只有一个：用 2.0mm 铣刀沿着连板的连接位（邮票孔/桥）走刀，把单板从连板上铣下来。要铣得准，连板必须被治具牢牢托住、压平、定位——板一动，刀路就偏。所以一套分板夹具本质上是三件事的组合：托得住（底板清面托平）、压得平（盖板+磁铁压合）、定得准（销钉+挡块四向定位）。装板前还有一道容易省略的工序：核对料号与版本，版本装错，刀路全错。下图是设计前必看的 PCB 规格书确认页。
二、正反方向：零件面高的一面朝上
连板有零件面（A 面）和焊接面（B 面），铣刀只能从没有零件的那一面进刀。判断标准很简单：零件面高的一面朝上放，低的一面（B 面）朝下贴治具。装反了会怎样——元件顶在治具底板上，板放不平；铣刀从元件面进刀，碰到高出板面的连接器直接撞刀。这两种事故我们都见过实物，所以装板方向在夹具图纸上就要用丝印标死，不靠操作员临场判断。
三、治具规格：我们内部的标准配置

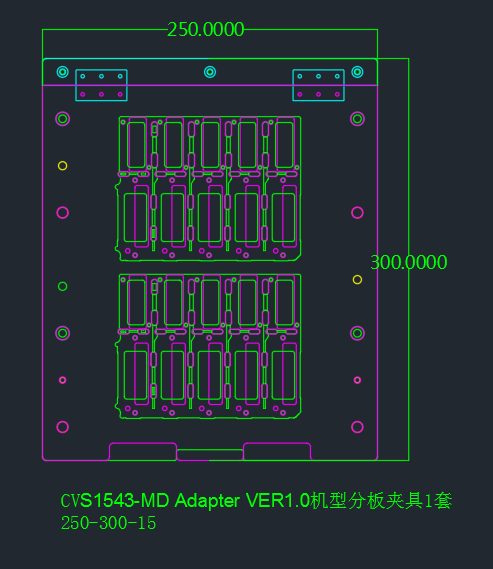

我们的分板夹具内部标准口径：外形 250×300mm 绿色玻纤板；底板厚 10mm，按连板外形铣清面（托板槽）；盖板厚 5mm，保留安装孔；底板与盖板之间装磁铁，翻盖取放快；一次装 1~2 块连板；板边槽位按单边放大 0.2mm——不放大连板塞不进去，放太大板会在槽里晃。下图为某机型分板夹具的加工图纸（250-300 规格）。
四、避让：三类位置必须让路
1. mark 点留出来
分板机靠 mark 点识别板的位置和角度，治具绝不能把 mark 点盖住，否则机器找不到基准，整版分偏。
2. 插座按开盖状态算深度
卧式插座盖上盖之后比闭合状态高一截，避位孔深度只按闭合高度算，盖板一压就顶在盖子上。我们的口径是按开盖状态的最大高度计算避位深度。
3. 超板边零件单独开避位槽

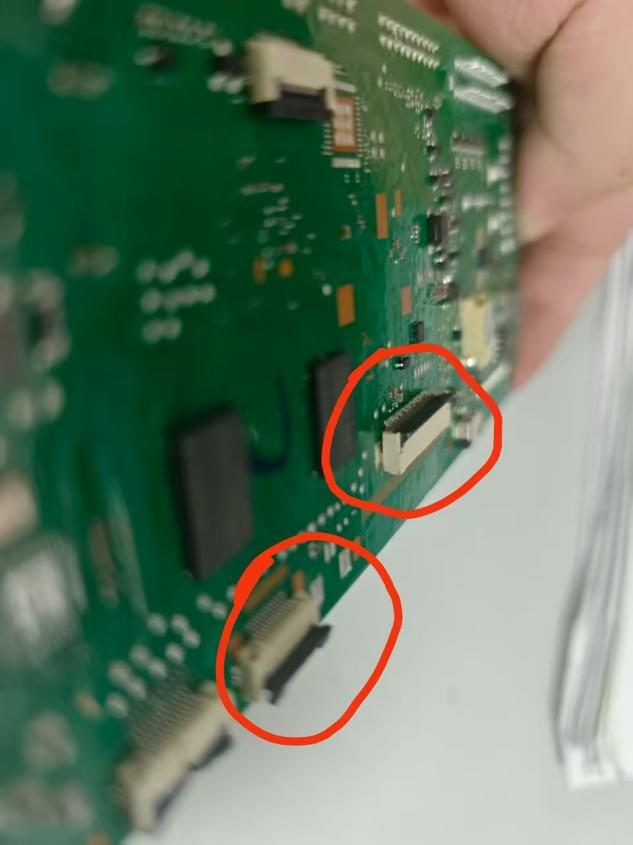

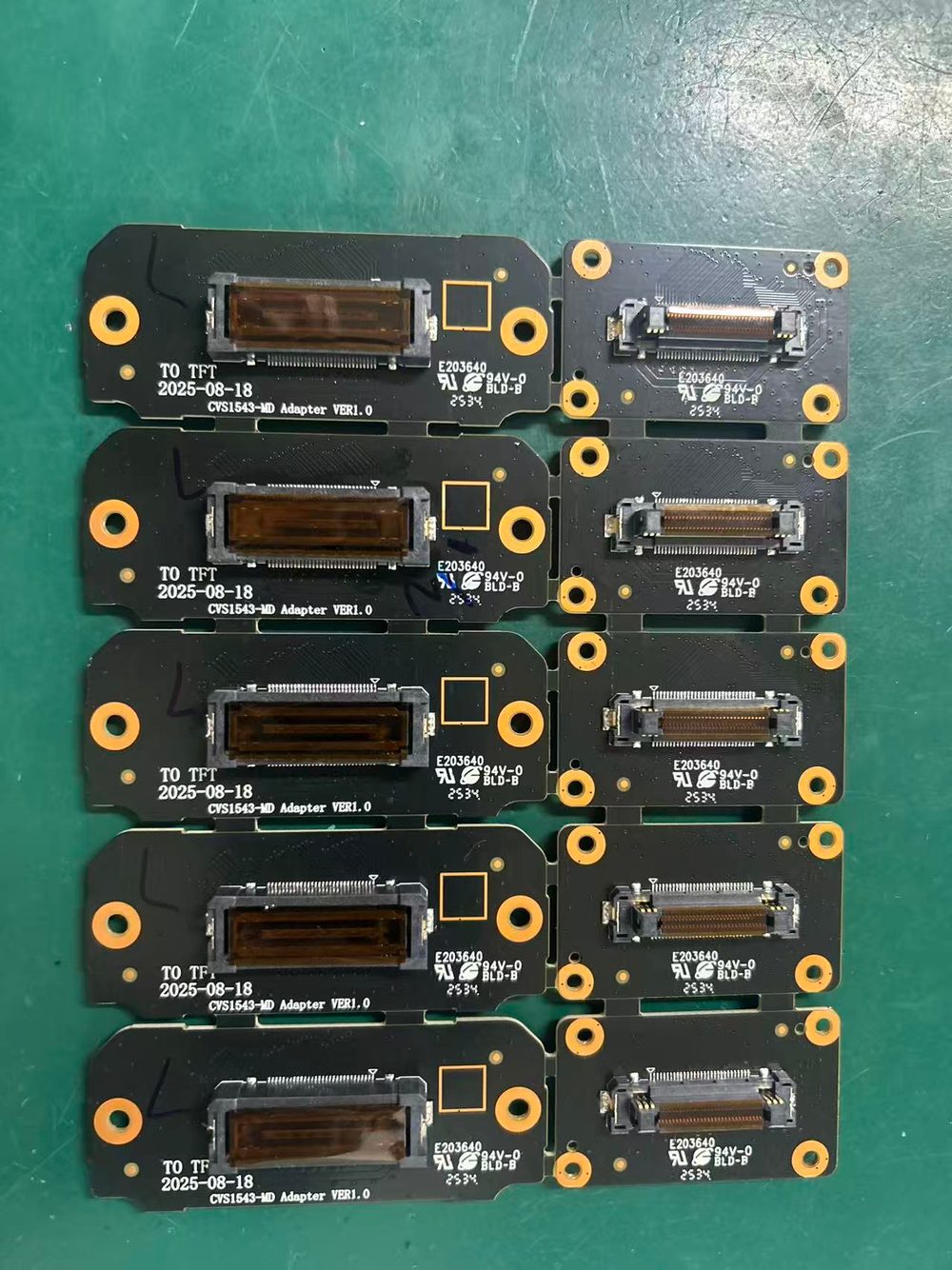

连接器、 antenna 伸出板边的部分要在底板上铣避位槽，让零件悬空——板才能放平贴底，刀路也不会撞上。下面两张实拍就是设计复核时用红圈标出的避让点。
五、定位：四向固定 + 销钉对角安装
定位不牢，铣出来的板边就歪。三条内部口径：四个方向都要固定（前后左右挡块齐全）；销钉直径比板孔小 0.1mm，插得进又不晃；销钉必须对角安装——两颗销钉装在同侧，板受力会绕着销钉转，对角布置才能锁死旋转自由度。这一条是分板夹具不合格品里出镜率最高的错误。
六、刀路避让：给铣刀留出安全空间

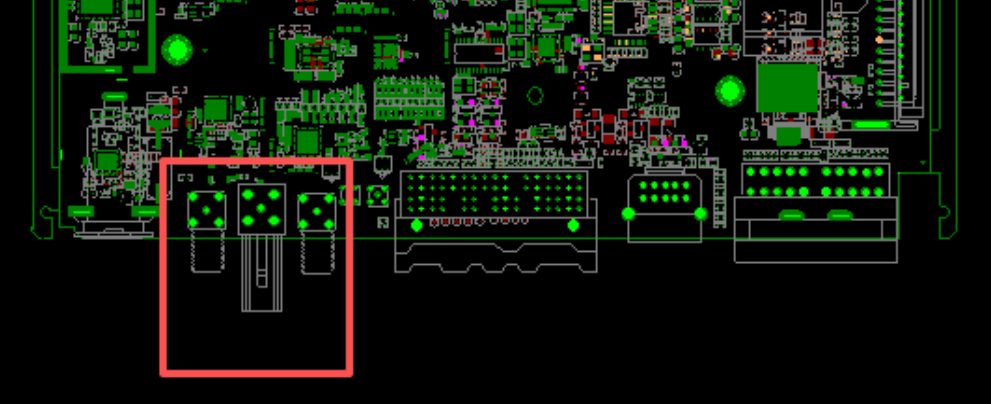

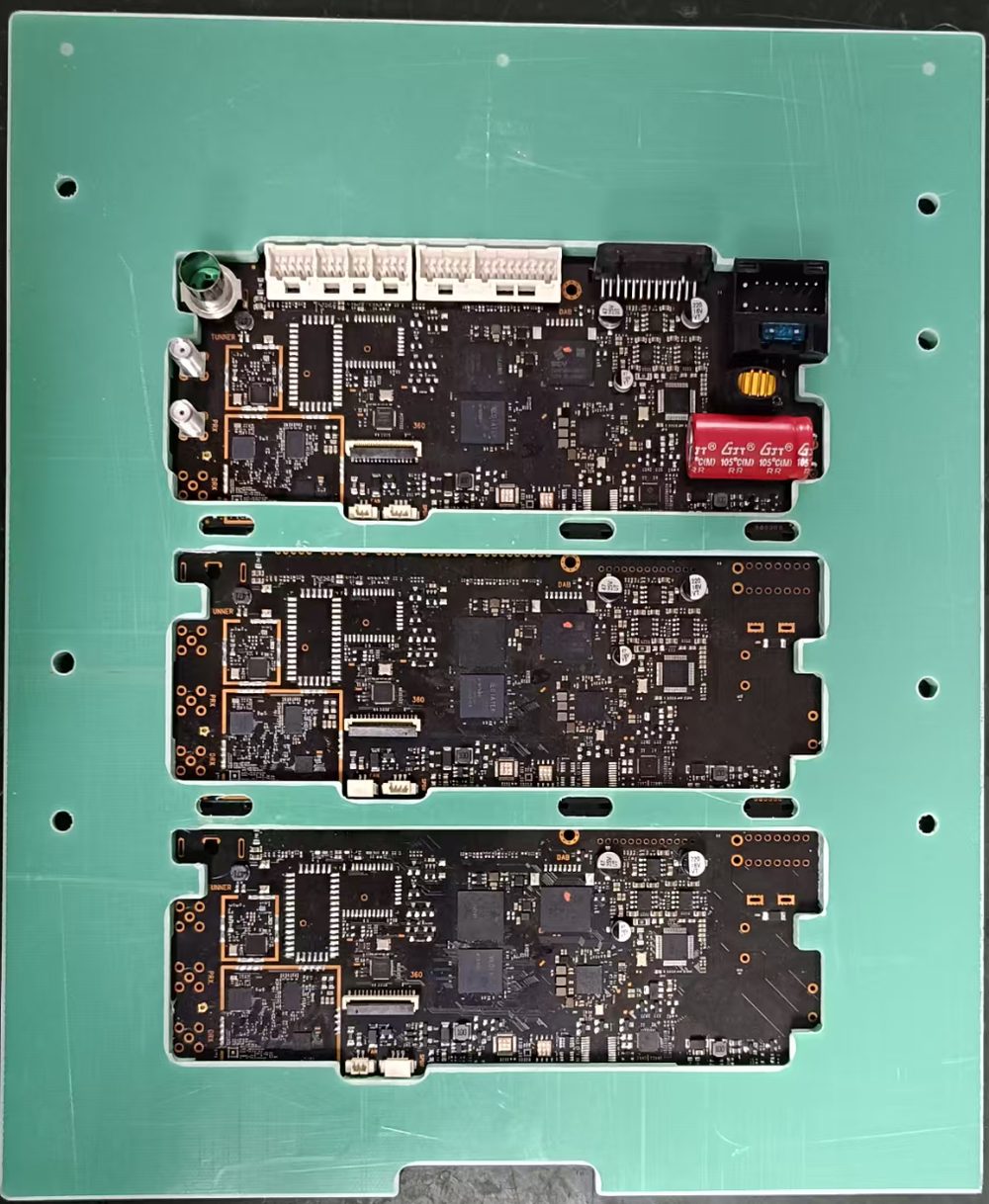

编程时刀路和零件的高度关系按内部口径控制：零件高出治具面 3.0mm 以上就会挡刀；刀路与零件之间留 5.0mm 比较合适；刀路距板边零件单边留 2.0mm 合适。CAM 走刀前逐个核对超板边零件的避让，下图的 CAM 截图红框就是编程时单独核对过的连接器区域。底板按连板外形铣清面后，板嵌入槽内、连接位正对走刀位。
七、盖板压合：压平但不压件

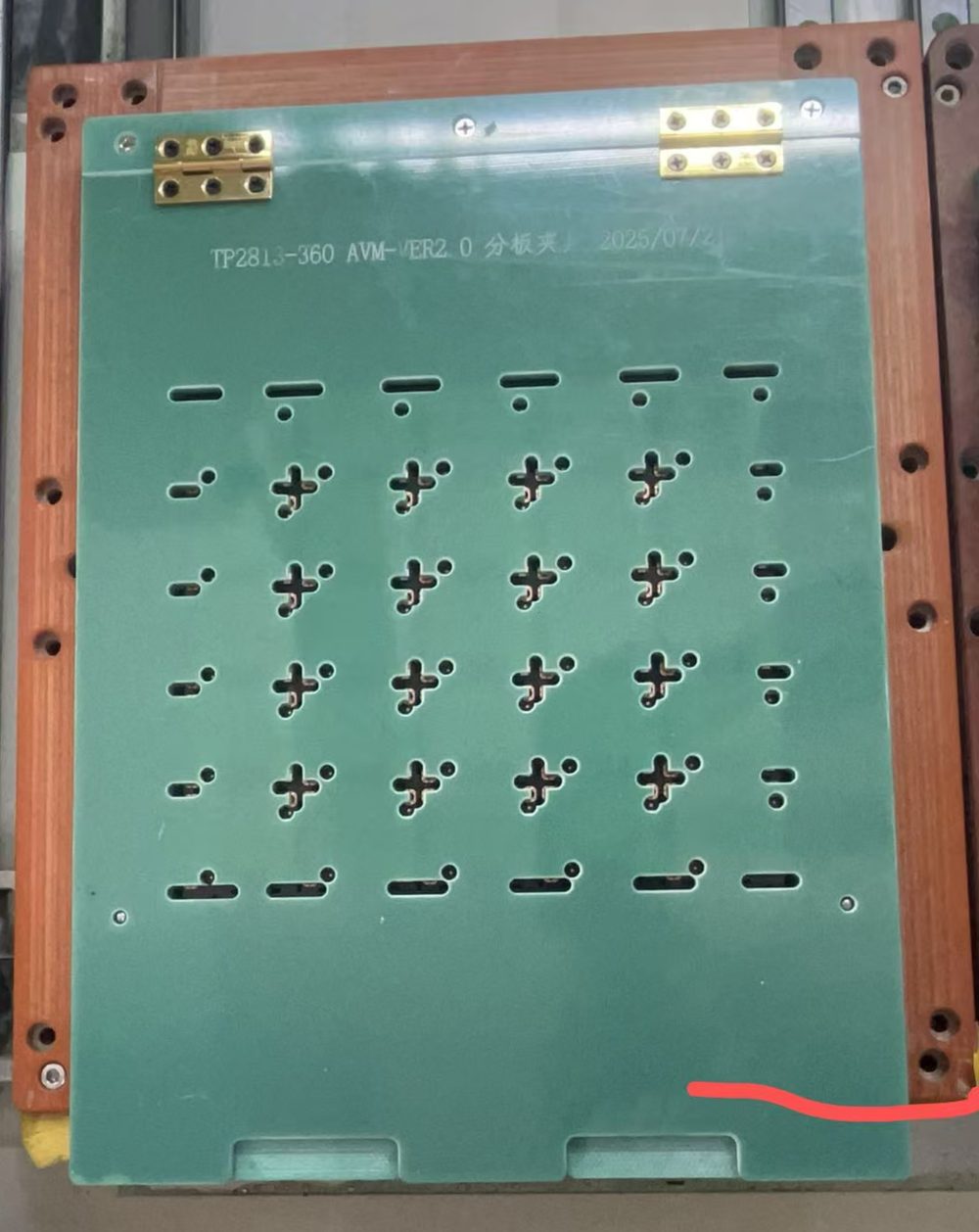

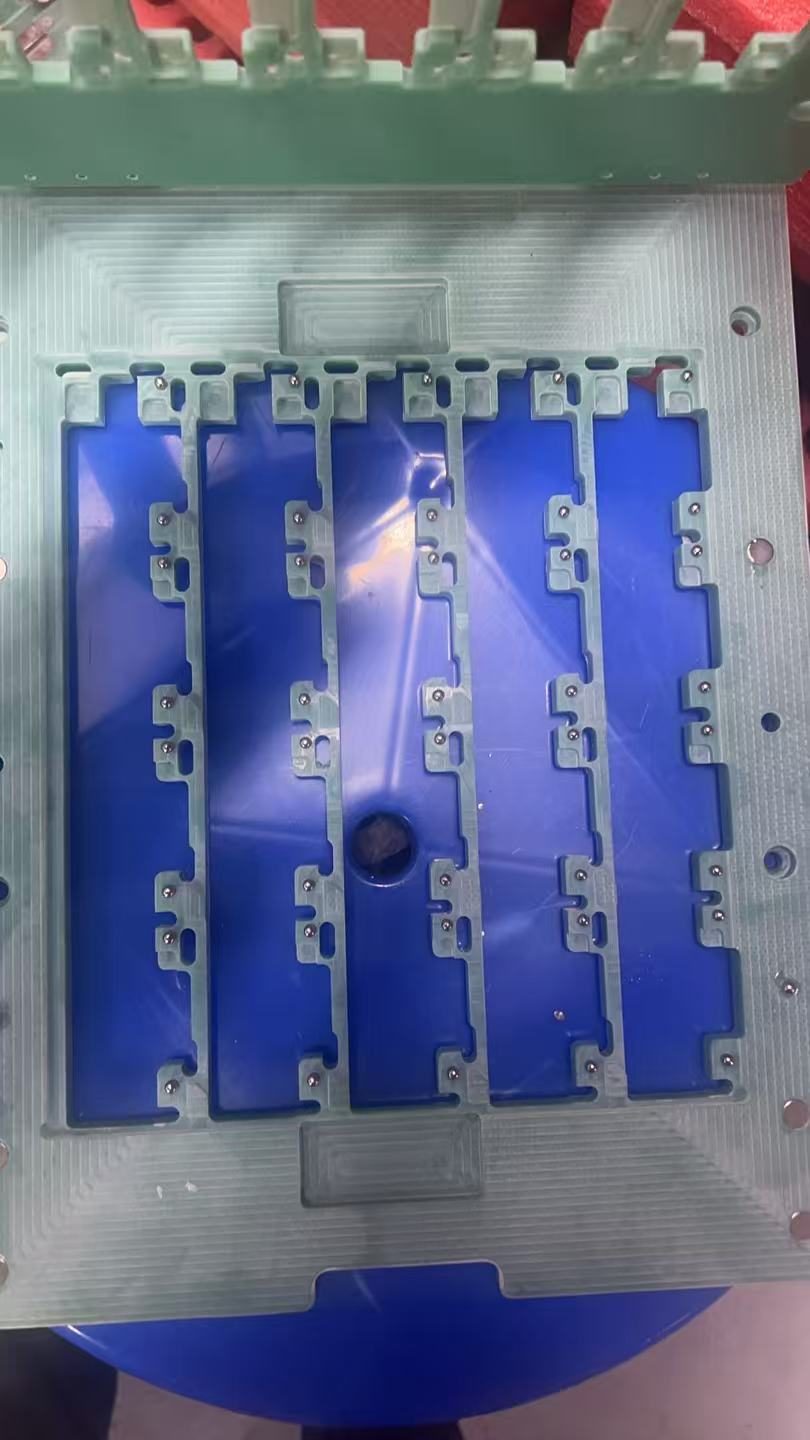

盖板的作用是把连板压平贴紧底板，防止铣切振动让板跳。设计要点：盖板开槽避开零件脚和高元件，只在板边无件区压合——盖板压到零件脚上，轻则压伤元件，重则把板顶起来反而失去压合意义。下面两张实拍分别是盖板的开槽结构与整机状态。
附：不合格样品实拍复盘

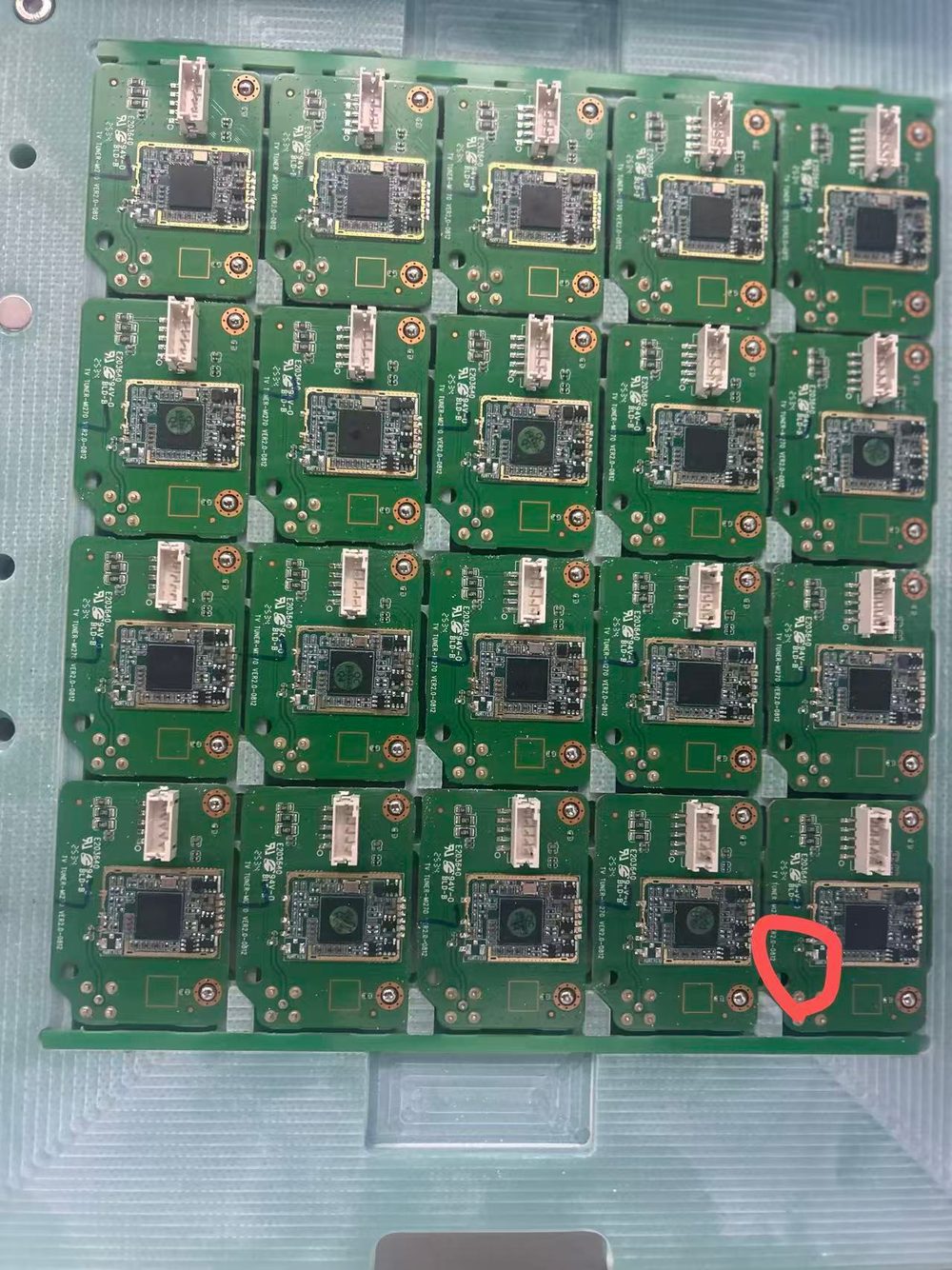

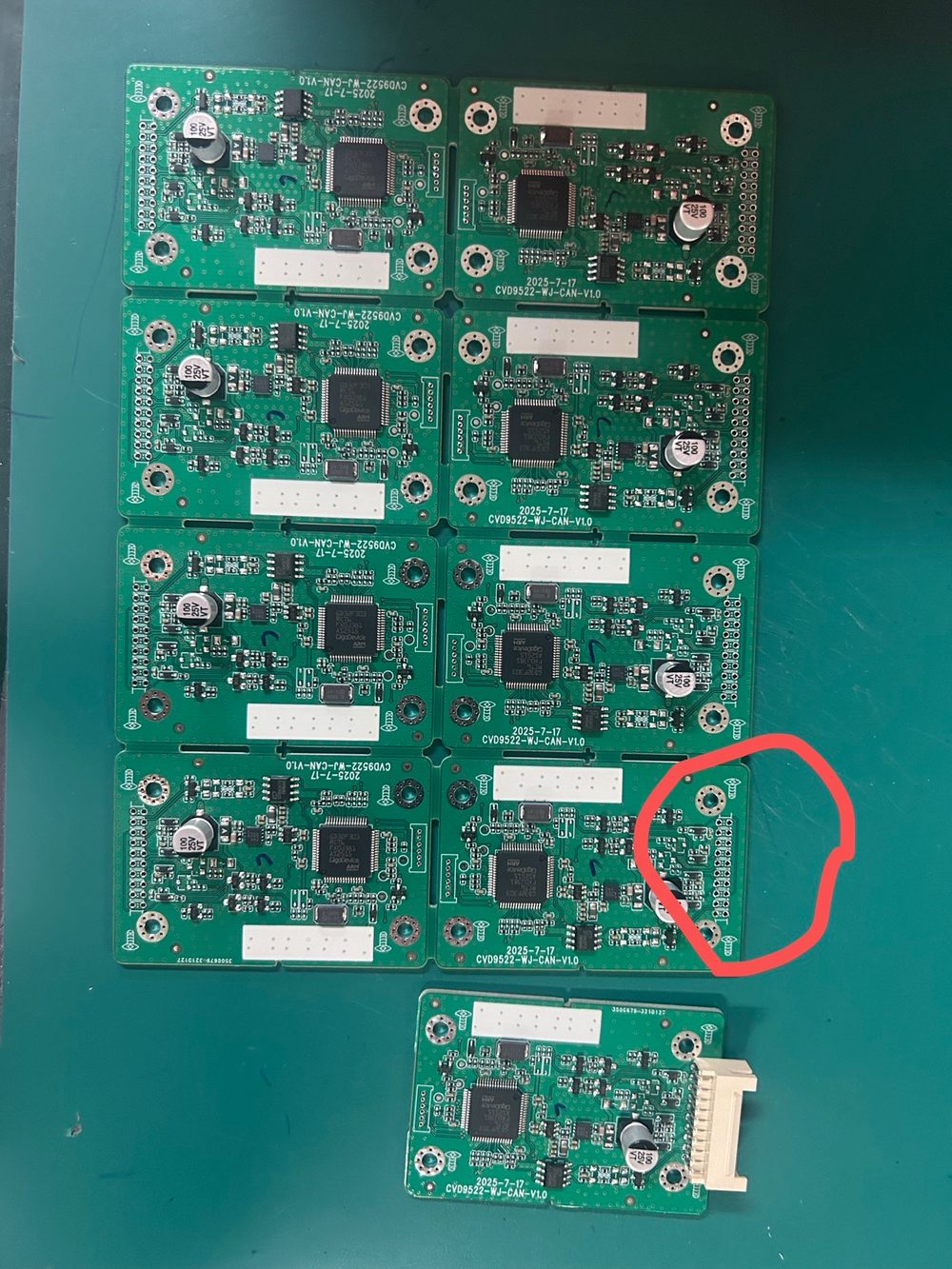

我们定期把做错或验收不过的夹具/板件拍照存档做内训。下面两张红圈标出的都是典型问题：分板中发现的铣切不良、分板后成品检验发现的板边缺陷——这类问题多半能追溯到避让漏做、销钉错装或刀路留量不足。
八、设计自检清单
- 料号、版本、板厚是否与规格书一致
- 装板方向是否标注（零件面高的一面朝上）
- mark 点是否全部留出、未被治具遮挡
- 插座避位是否按开盖状态计算深度
- 超板边零件是否逐个开避位槽
- 销钉是否比孔小 0.1mm 且对角安装、四向固定
- 刀路与零件距离是否满足留 5.0mm / 单边 2.0mm 口径
- 盖板开槽是否避开零件脚、磁铁开合是否顺畅
这套清单我们随分板夹具报价一并发出 DFM 回签——免费 DFM 评审先把方向、避让、定位三类翻车点在加工前拦下来。
结论
分板夹具不复杂，复杂的是把细节一次做对：250×300 玻纤板、底 10 盖 5、中间磁铁是骨架；mark 点、插座、超板边零件三处避让是底线；销钉对角 + 四向固定是精度；刀路留 5.0/2.0 是安全余量。正在选分板工艺的工程师，把连板 Gerber 发我们——精密零部件加工页面有我们的机加能力明细，急件 3 天、常规 5-7 天交付，惠州周边 1 日可到厂。
