波峰焊过炉治具的开窗与避位设计要点
很多工厂上过炉治具的动机很朴素：插件板浮高、漏焊、连锡，听说治具能治，就下单一套。结果治具到手，不良率不降反升——遮锡的、压伤元件的、锡渣卡缝里的，十有八九问题出在开窗与避位设计上。材质只是底座（选材逻辑见《合成石 vs 玻纤板》），开窗才是治具的灵魂。这篇按工程流程把开窗避位一次讲清。
一、开窗到底在解决什么问题
波峰焊的锡波从治具下方冲上来，治具要干的活其实就三件：该露出来的露出来（让锡波完整接触焊盘与引脚）、该挡住的挡住（连接器、密集排针处阻断锡波防桥连）、该压住的压住（防止元件浮高、板弯翘曲）。开窗轮廓就是这三件事的物理载体——开窗等于治具对锡波的「取景框」，框歪了，锡波怎么走全乱。
二、开窗核心参数速查表
| 设计项 | 行业常规值（演示口径） | 设计意图 / 偏差后果 |
|---|---|---|
| 开窗外扩量 | 焊盘边缘外扩 0.5~1 mm | 太小遮锡漏焊；太大锡波冲刷过度、桥连风险升 |
| 避位槽深度 | 高于元件顶面 ≥0.3 mm | 防过炉热膨胀顶伤已贴片元件 |
| 避位槽单边间隙 | 0.3~0.5 mm | 留热膨胀量，防刮伤元件本体 |
| 挡锡条高度 | 3~5 mm，迎锡面斜角 | 阻断回流防桥连；过高碰元件、过低挡不住 |
| 挡锡条离焊盘距离 | 2~3 mm | 挡锡不挡锡，离太近反而带锡上焊盘 |
| 压棒点位 | 压元件本体承力区 | 压引脚或玻璃体会造成焊点应力与隐性裂纹 |
| 治具厚度 | 常用 8~10 mm | 兼顾链轨匹配与刚性；过厚吃锡波高度余量 |
| 分板边宽度 | ≥10 mm | 薄边过炉易断裂掉渣，渣屑卡缝污染炉膛 |
* 表中数值为行业通用典型量级（演示口径），实际需按板厚、元件高度分布与炉温曲线联合确定；正式数据待核准后统一更新。
三、避位设计：三条铁律
铁律 1：高于板面的元件，治具必须让路
已经贴好片的 PCBA 过波峰焊（选择性开窗、手插面朝下），治具底面要按 SMT 面元件外形铣避位槽。最容易翻车的是「图省事整面平托」：BGA、连接器、电解电容直接顶在治具底面上，过炉受热膨胀，轻则元件受应力，重则焊点被顶裂、元件壳体压崩。避位槽轮廓按元件封装最大外形走，别按本体标称尺寸卡极限。
铁律 2：避位不是越松越好
避位槽做大一点确实安全，但过大的空窗会让邻近插件焊盘失去支撑和扰流保护，锡波湍流变化后桥连率上升。正确做法是按封装库逐个走轮廓，单边留 0.3~0.5 mm 间隙，既不干涉也不浪费。
铁律 3：压合点永远落在元件本体上
防浮高的压棒、压块、磁性压点，落点必须是元件本体的承力区（电容的圆柱侧面、连接器的塑壳肩部）。压在引脚上，焊点在热态被施加机械应力，出厂测没事，可靠性试验就露馅——这是最隐蔽的一类治具设计缺陷。
四、防浮高压合的常用组合
- 压棒 / 压块：大体积元件（大电解、变压器、散热器座）首选，配合耐高温胶垫防压痕，参考波峰焊过炉治具方案中的压合结构
- 磁性压点：轻薄元件与细长排针区，翻板取放快，适合多品种换线
- 挡锡条 + 导流斜角：在易桥连区域控制锡波回流路径，比单纯加大开窗更有效
- 真空吸附（高端配置）：整板微翘曲的兜底手段，成本高，按需选配
设计逻辑一句话：先让锡波「走得顺」（开窗与导流），再让板「立得稳」（托平与避位），最后让元件「按得住」（压合）。顺序反了，治具就是在给不良率打工。
五、交加工前的六项自检清单
- 每个开窗边缘相对焊盘的外扩量是否落在 0.5~1 mm
- 避位槽轮廓与元件封装最大外形是否零干涉、间隙是否 ≥0.3 mm
- 每个压合点是否落在元件本体承力区，有无压到引脚 / 玻璃体
- 挡锡条位置、高度、斜角方向是否与锡波方向匹配
- 治具分板边与薄壁区宽度是否 ≥10 mm，有无悬臂细颈
- 治具外形与链轨宽度、导轨爪距是否匹配（含前后圆角）
这六项我们作为标准 DFM 回签内容随报价发出——免费 DFM 评审的产出不只是「能不能做」，而是把开窗翻车点在加工前就拦下来。
附：实拍对照——开窗避位做对了长这样

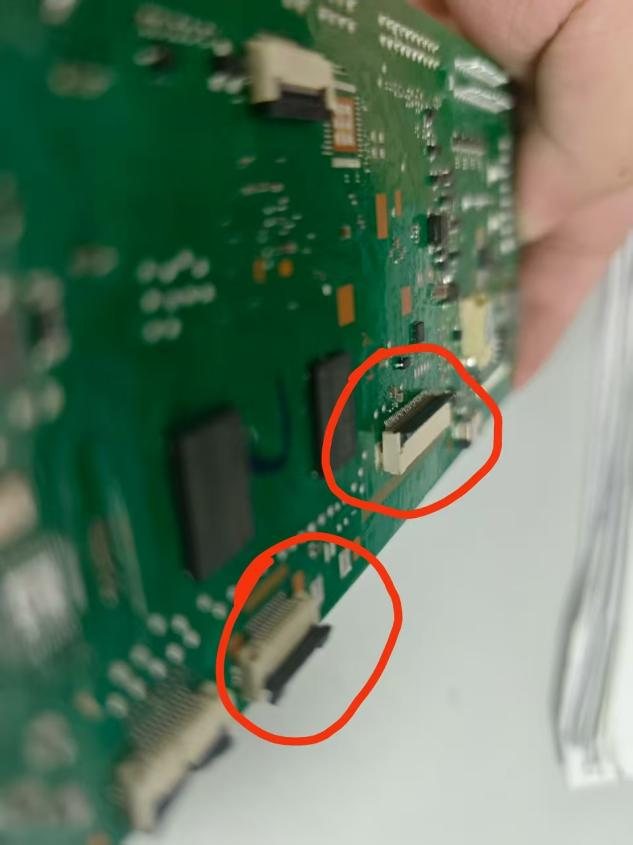

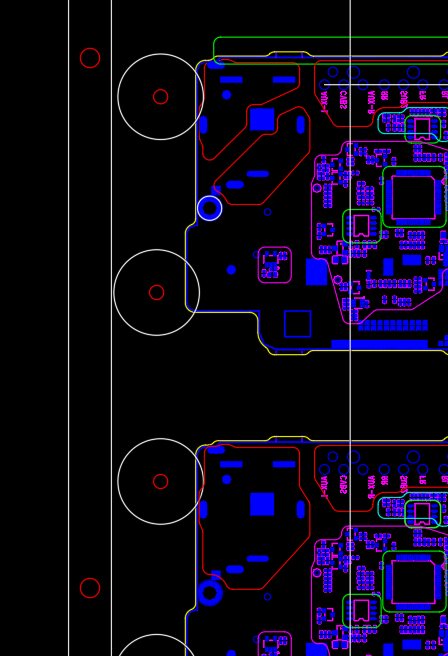

下面两图来自我们过炉治具设计与加工的一线复盘（客户信息已脱敏）：正确开窗把 IC 密集脚区保护起来、插座按开盖状态留足避位，是防连锡与防干涉的两条硬经验。
六、结论
开窗避位没有玄学，只有参数与流程：外扩 0.5~1 mm、避位让路 0.3 mm、压点落本体、挡锡配导流，加上六项自检，绝大多数「治具越修越糟」的局都能避免。正在为浮高、漏焊、桥连头疼的工程师，把 Gerber 和不良照片发我们，先做 DFM 再谈报价——治具产品线里按板型对号入座。
