〇. 底板嵌槽
连板嵌入槽位，连接位正对走刀路径
一. 盖板压合
按零件位置开槽，只在无件区压板边
二. 刀路避让
超板边零件按开盖状态核算避位
CAPABILITY
能力口径：下单前先对齐这几项
| 项目 | 常规口径 |
|---|---|
| 夹具规格 | 常规按 250×300 mm 玻纤板设计：底板 10 mm、盖板 5 mm、中间装磁铁 |
| 避让设计 | 超板边连接器与插座按开盖状态留避位；销钉外径比孔径小约 0.1 mm、对角安装 |
| 材质选项 | 玻纤板 / 铝合金 / 合成石 |
| 加工方式 | CNC 精雕，设备加工精度 ±0.05 mm |
| 交付周期 | 急件 3 天打样、常规 5–7 天，惠州本地 1 日到厂 |
* 规格为本厂常规内部标准；特殊板厚、拼板方式与分板工艺按图纸评估后确认。
左右滑动查看完整表格
REAL SHOTS
一线实拍：这些是车间里在做的事
以下图片全部来自我们近期的生产现场与出货成品——不是渲染图，是这一两个月做出来的活。

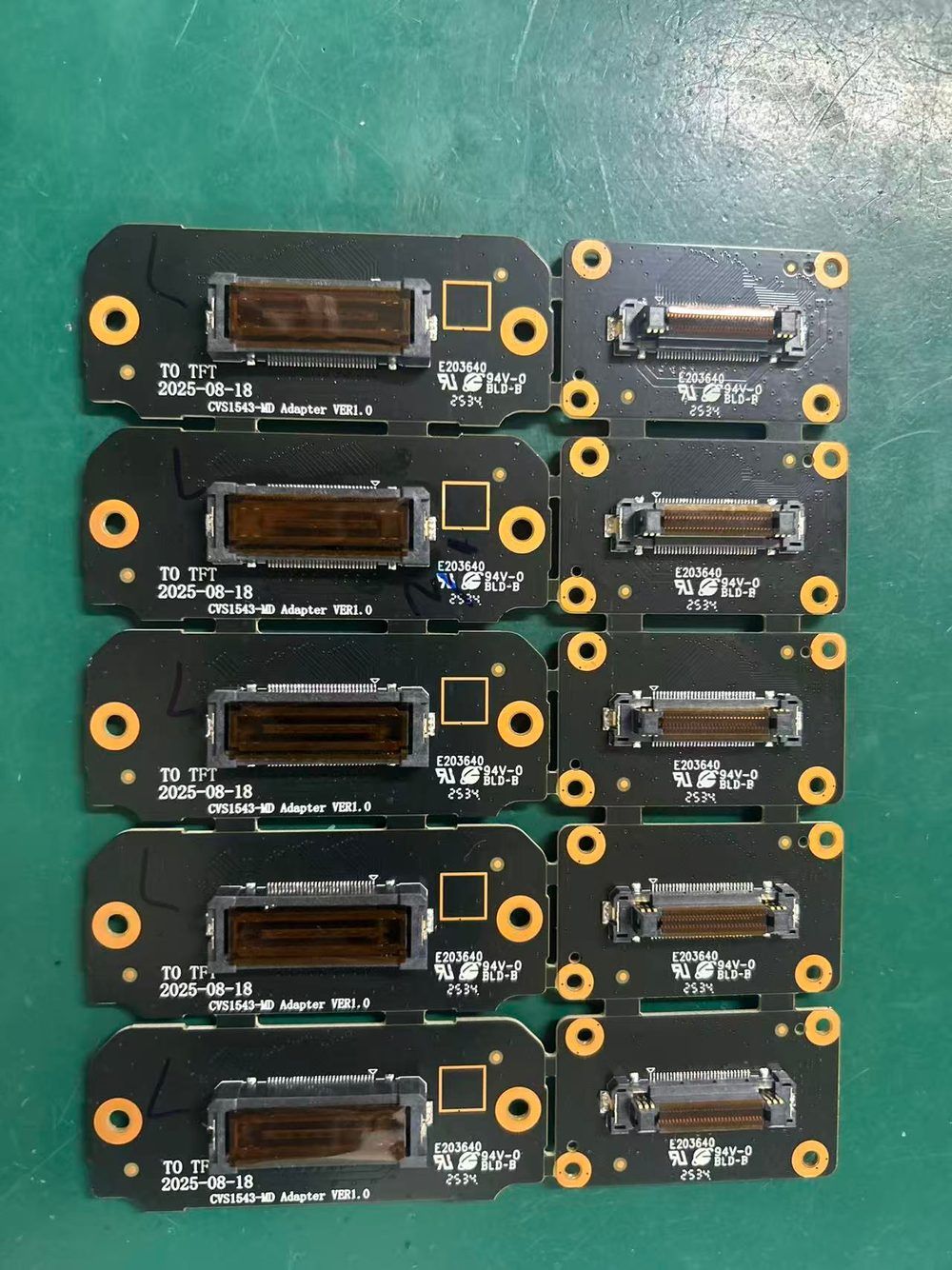

超板边零件避让底板按连接器位置开避位槽，零件悬空不顶刀
待分板连板多片单板以连接位相连成整版，嵌入底板槽位定位

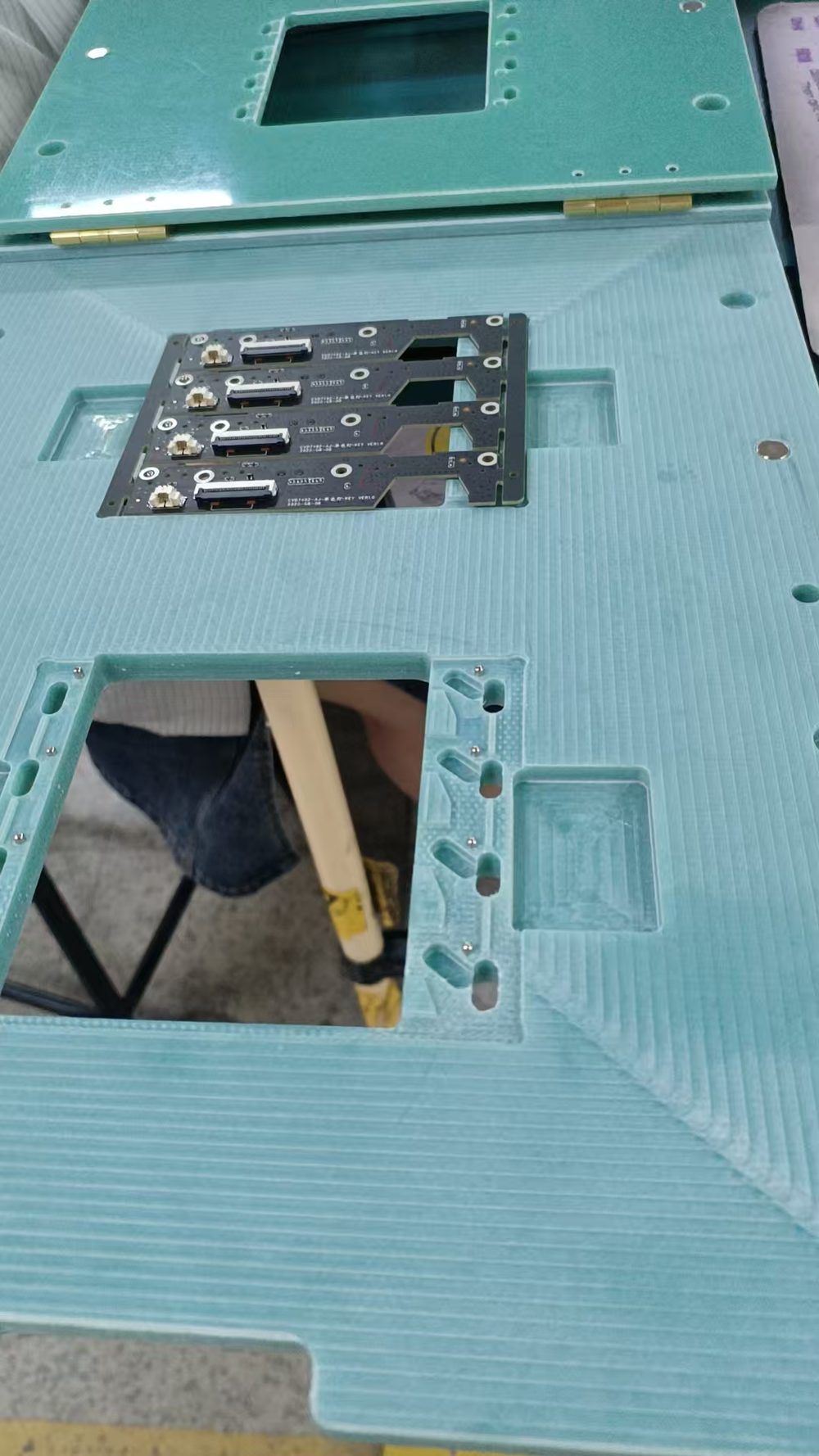

装板状态连板嵌入底板槽位，连接位正对铣刀走刀路径

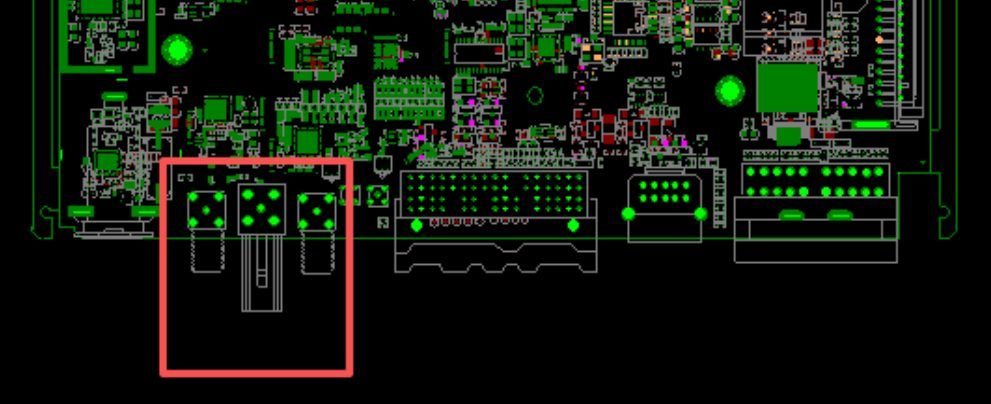

刀路避让核对CAM 编程按实际避位核对刀路，防止铣伤零件
