WELDING TEST FIXTURE

焊接制程治具

让 PCB 稳定过波峰焊、回流焊

获取选型与报价非标定制服务

常见叫法

过炉治具过炉载具过锡炉治具波峰焊载具回流焊载具 SMT 托盘

六处关键设计对应炉后问题
合成石 / 玻纤板 / 电木可选
急件 3 天打样

焊接制程治具

OVERVIEW

这类治具适合解决什么问题

引脚连锡、重元件浮高虚焊、薄板过炉翘曲、载具高温变形，是焊接工段最常见的四类不良。

适用边界：需要先确认板型、拼板方式与炉温曲线；钢网、炉体改造与整线自动化属于设备范围。

焊接制程治具用于承托 PCB 通过波峰焊或回流焊，把炉后不良的成因转成结构上的约束：开窗与挡锡控制锡流，压扣与压棒抑制浮高，定位与支撑控制板弯。

我们按板型、拼板方式、炉温曲线与焊接位置选材与设计，材质以合成石、玻纤板、电木为主，设备加工精度 ±0.05mm。

AT A GLANCE

测试 / 工艺类型: 波峰焊 / 回流焊 / 选择性焊锡
典型最小间距: 按焊盘与器件避位确定
压合 / 承托方式: 载具承托 + 压扣 / 压棒
典型交期: 打样 3 天，量产 7 天起
适用行业: 电源、汽车电子（BMS）、消费电子、通讯模块、家电控制板

咨询该类治具

参数为参考值，以方案确认为准

PRODUCTS

焊接制程治具产品

以下是该分类的示例产品。实际产品按板型与测试要求定制，参数以最终方案为准。

焊接制程治具

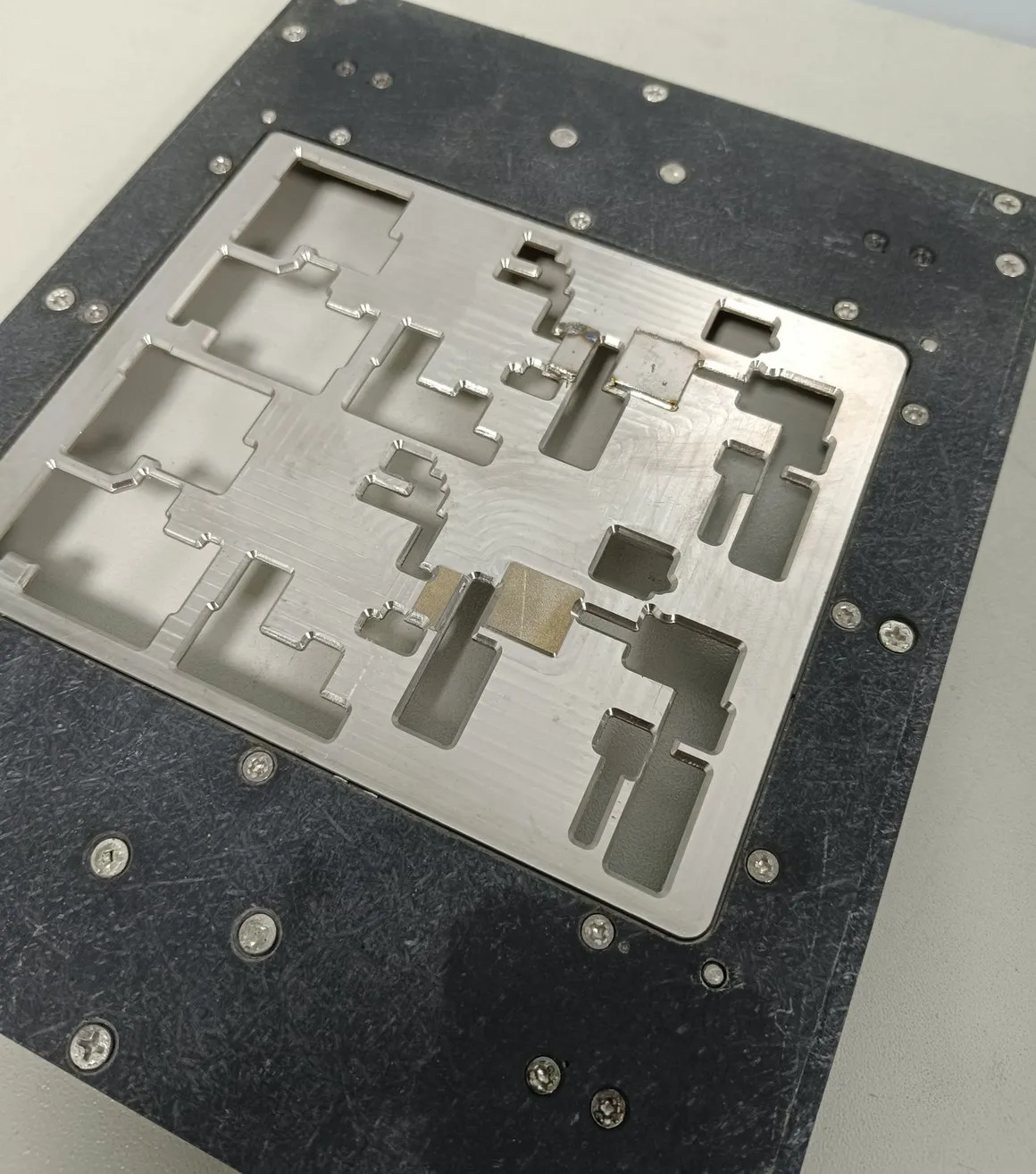

波峰焊过炉治具（合成石载具）

过炉载具解决波峰焊时的引脚连锡、元件浮高虚焊与板装不平问题。按你的 PCB 尺寸、炉口轨道与板型结构定制，材质以合成石与玻纤板为主，直接对应炉后不良的成因。

适用工艺: 波峰焊 / 选择性焊锡
材质: 合成石 / 玻纤板 / 电木
设备加工精度: ±0.05mm

查看产品详情

焊接制程治具

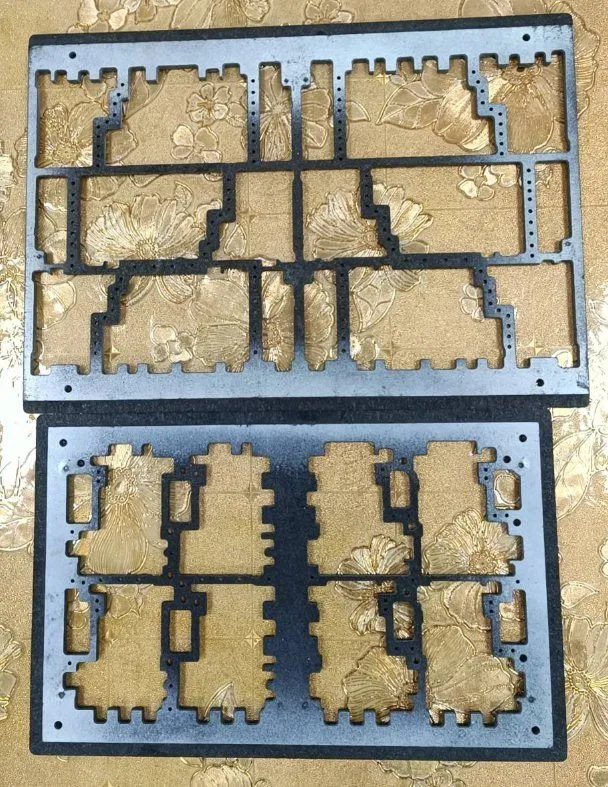

SMT 贴片过炉治具（回流焊载具）

回流焊载具解决 SMT 过炉时的薄板下垂、元件位移、屏蔽盖变形与炉后虚焊问题。按你的板尺寸、炉膛温区与链宽定制，材质以合成石与铝合金框架为主，直接对应炉后不良的成因。

适用工艺: 回流焊 / 二次过炉
材质: 合成石 / 玻纤板
设备加工精度: ±0.05mm

查看产品详情

焊接制程治具

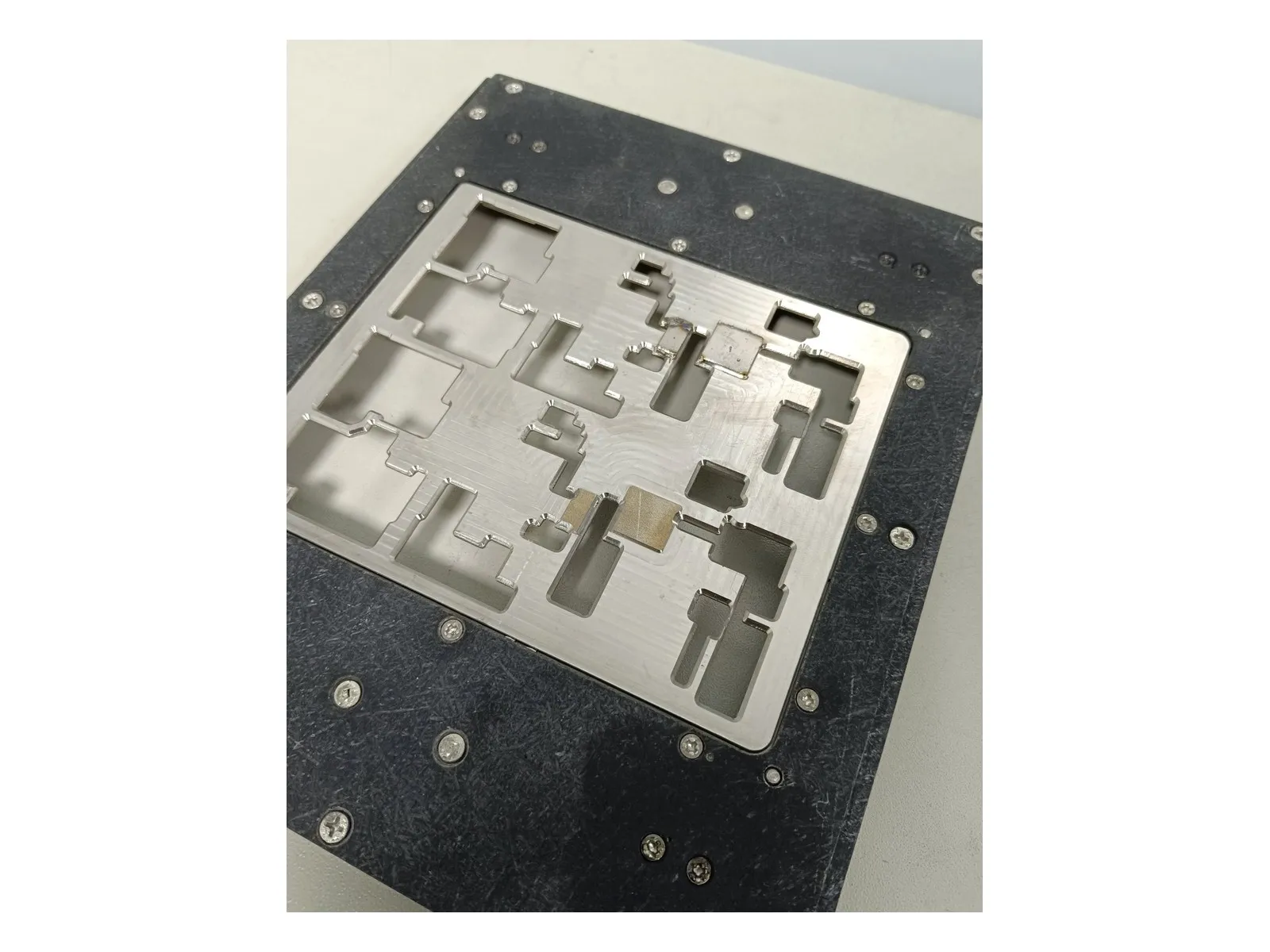

铝合金异形治具板

按板型与工序定制的铝合金治具板，异形槽、定位孔与基准面一次装夹精雕成型，可用作过炉承载、定位与检测辅助。材质牌号、尺寸与孔位按图纸确认。

材质: 铝合金（牌号按图纸确认）
加工方式: CNC 精雕 / 铣削
设备加工精度: ±0.05mm

查看产品详情

焊接制程治具

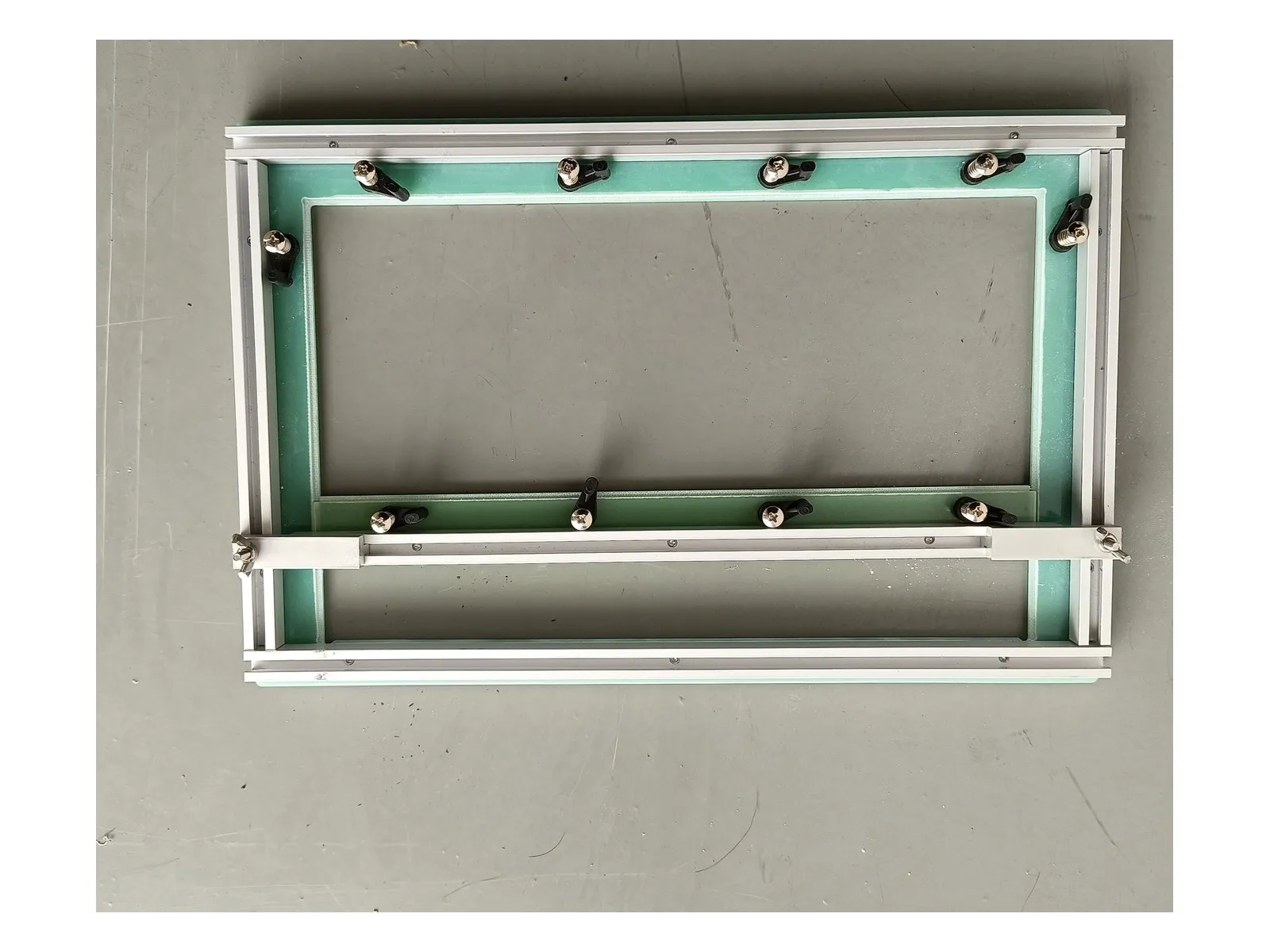

玻纤边框载具

玻纤板与铝型材边框组合的过炉载具，压扣固定 PCB，适合多品种、小批量与试产阶段的波峰焊或回流焊承载。开窗、避位与压扣位置按板型定制。

材质: 玻纤板 + 铝合金边框
适用工艺: 波峰焊 / 回流焊（按板型确认）
固定方式: 压扣（数量按板型）

查看产品详情

焊接制程治具

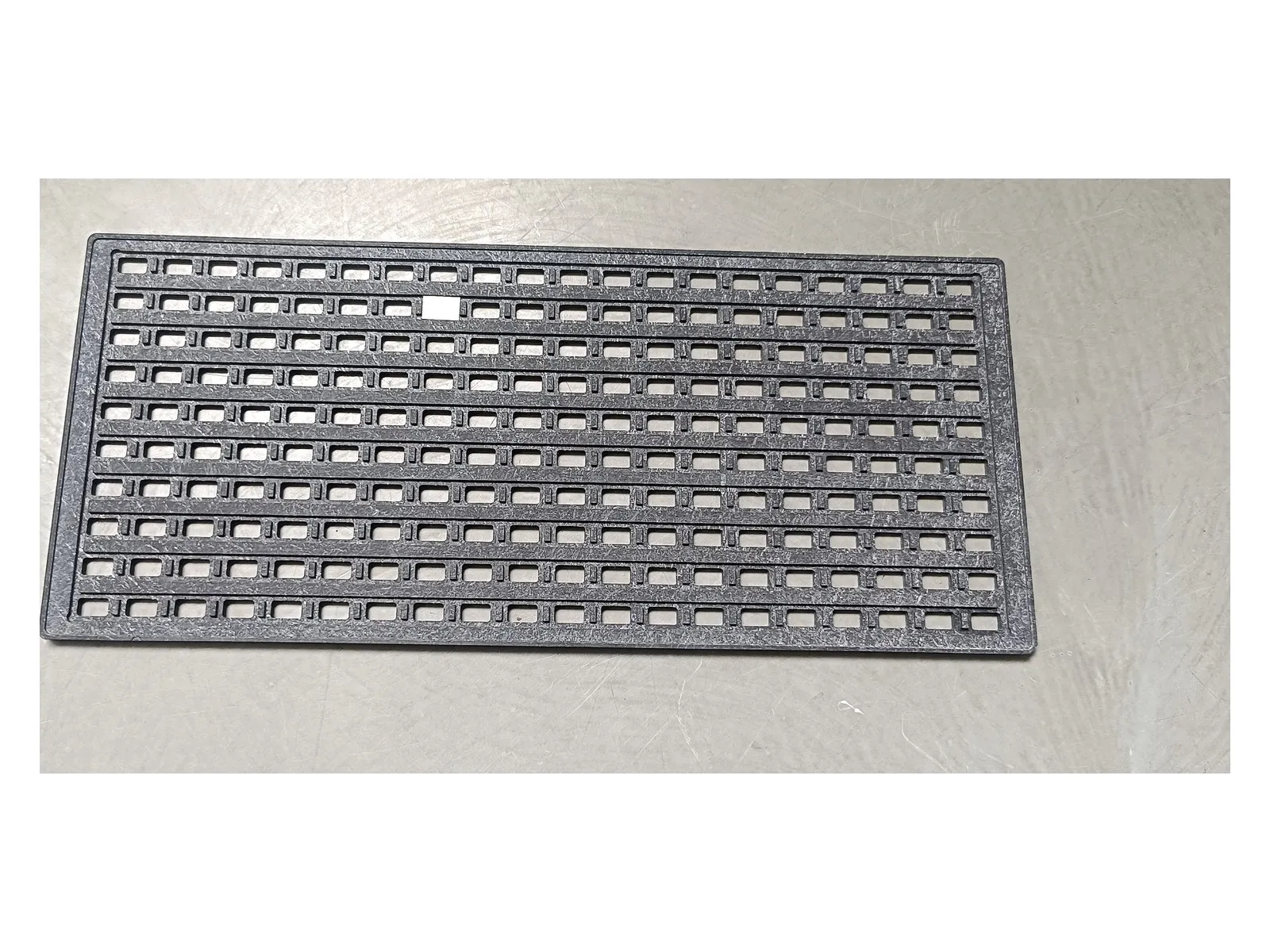

SMT 过炉 tray 盘

合成石开槽 tray 盘，用于 SMT 回流焊过炉承载。槽位按 PCB 外形与拼板方式加工，减少过炉偏移、板弯与掉板；尺寸与槽位以图纸确认为准。

材质: 合成石
适用工艺: SMT 回流焊
加工方式: CNC 精雕

查看产品详情

HOW WE WORK

从发资料到交付的 4 个步骤

每一步都有明确的输入与确认点：先评审、再打样、验证通过后量产，避免返工与交期失控。

01
发资料

图纸 / PCB 文件 / BOM / 样机照片，微信或邮箱均可。
02
工程师出方案

结构设计 + DFM 评审 + 报价单，24 小时内回复。
03
打样验证

急件 3 天出样，可装机、过炉、上测试现场验证。
04
量产交付

常规 5–7 天起批量交付，全程留档，返修当天响应。

RELATED SOLUTIONS

相关行业方案

波峰焊直通率低：过炉载具与开窗避位方案插件板浮高虚焊、引脚连锡、漏焊集中在重元件区与密集引脚区。

RELATED CASES

相关案例

BMS 电池管理板波峰焊载具浮高、连锡、载具寿命短与板面抖动同时存在，炉后依赖返修。

FAQ

焊接制程治具常见问题

关于可制造性、交期、寿命与维护的常见疑问。

01 合成石和玻纤板过炉治具怎么选？

长期量产、多次过炉、对变形敏感选合成石；试产、小批量、预算敏感选玻纤板。按每炉成本而不是单价比较更准确。

02 波峰焊连锡能靠治具改善吗？

可以改善与开窗、挡锡、脱锡有关的连锡；若是焊盘设计本身导致，会在 DFM 阶段如实说明，不硬接。

03 打样需要提供什么资料？

优先提供外形层、钻孔层、焊盘层与拼板方式；没有图纸可提供 PCB 实物或清晰尺寸图，我们可代为测量建模。

START A PROJECT

有板型或图纸？先做一次方案评估

发送板型、测试项或工序要求，我们会在 24 小时内给出方案与报价方向；急件 3 天打样，常规 5–7 天交付。

设备加工精度 ±0.05mm · 1 件起订 · 惠州本地 1 日到厂
